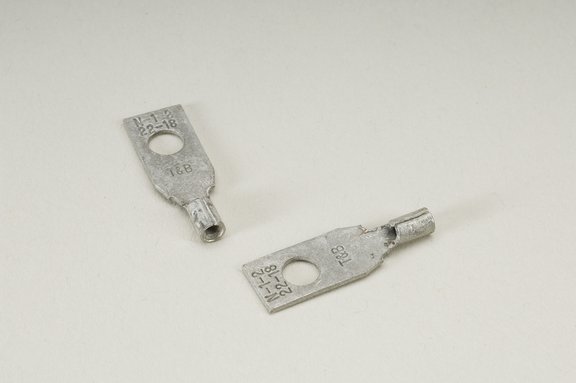

MS21004-1 to -7,
Sizes 22 to 18
| Type: | Class 1 Uninsulated Terminals, Rectangular Tongue |
|---|---|
| Insulation: | N/A |
| Terminal Body & Sleeve: | Copper, ASTM B-152 |
| Plating: | Tin, ASTM B-545 |
| Max Temp Rating: | 175° C |
| AWG | WIRE SIZE (MM) | TERMINAL P/N | HX4 DIE (1 INDENT) | HX4 DIE (2 INDENTS) | GMT SERIES TOOL (1 INDENT) | GMT SERIES TOOL (2 INDENT) |
|---|---|---|---|---|---|---|
| #22-18 | 0.26-0.96 | MS21004-1 | Y554 | Y788 | GMT277 | GMT1005 |
| #22-18 | 0.26-0.96 | MS21004-2 | Y554 | Y788 | GMT277 | GMT1005 |
| #22-18 | 0.26-0.96 | MS21004-3 | Y554 | Y788 | GMT277 | GMT1005 |
| #22-18 | 0.26-0.96 | MS21004-4 | Y554 | Y788 | GMT277 | GMT1005 |
| #22-18 | 0.26-0.96 | MS21004-5 | Y554 | Y788 | GMT277 | GMT1005 |
| #22-18 | 0.26-0.96 | MS21004-6 | Y554 | Y788 | GMT277 | GMT1005 |
| #22-18 | 0.26-0.96 | MS21004-7 | Y554 | Y788 | GMT277 | GMT1005 |
| AWG | TERMINAL P/N | BURNDY | HOLLINGSWORTH | MOLEX | PANDUIT | T&B | TYCO |
|---|---|---|---|---|---|---|---|
| #22-18 | MS21004-1 | – | – | – | – | A486 | – |
| #22-18 | MS21004-2 | – | – | – | – | A483 | – |
| #22-18 | MS21004-3 | – | – | – | – | A482 | – |
| #22-18 | MS21004-4 | – | – | – | – | A481 | – |
| #22-18 | MS21004-5 | – | – | – | – | A485 | – |
| #22-18 | MS21004-6 | – | – | – | – | A484 | – |
| #22-18 | MS21004-7 | – | – | – | – | A480 | – |
NOTE: Component OEM’s instructions shall take precedence over the information presented in these charts. Wire ranges are for reference only
